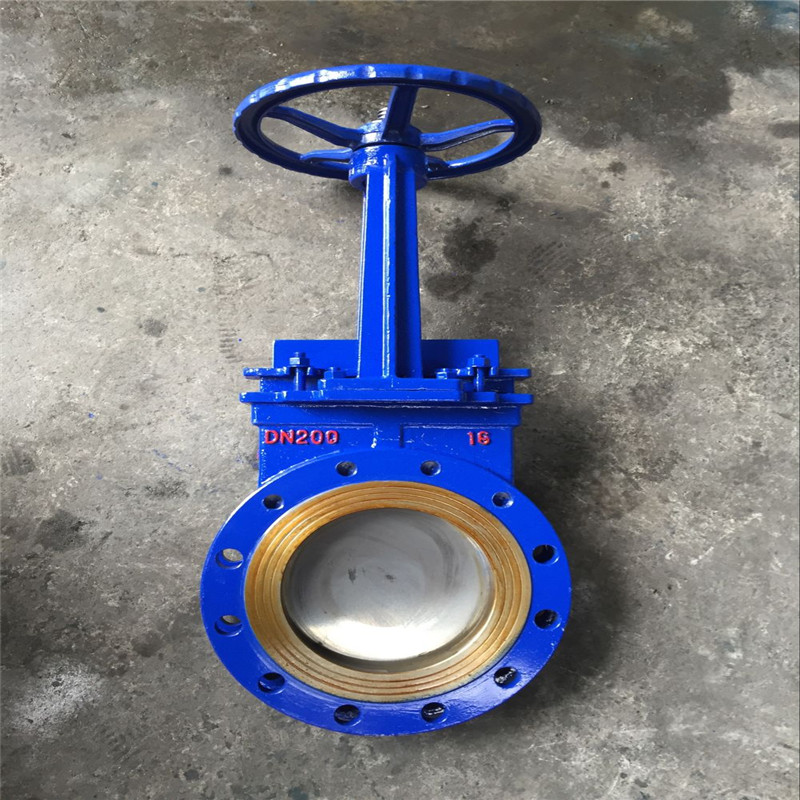

手动插板门，耐磨插板门

点击图片查看原图

产品：	浏览次数：13手动插板门，耐磨插板门
品牌：	巨晨
型号：	PZ73H/X/F-10C
材质：	铸钢，不锈钢
性能：	耐磨
单价：	800.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-07-16 16:48

详细信息

PZ73H、PZ73F、PZ73Y-10C手动插板门，耐磨插板门是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。手动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。插板阀配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的理想设备。本系列插板阀采用优质碳素钢焊接而成，广泛应用于冶金、碳素、化工、建材等行业。多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。插板阀结构紧凑、耐磨，泄漏量小，具有操作简便、动作灵活、省力等特点，可以在高温、高粉尘、强磁的环境下正常工作。

手动插板门，耐磨插板门大多用于卸料器配套使用分为方口圆口两种。手动插板阀口型要根据卸料器形状做出选择。手动插板阀昊天生产的经久耐用，流动阻力小，体积小，重量轻，使用广泛。手动插板阀密封结构可以分软密封、硬密封结构。工艺性好，结构紧凑等特点，密封阀座为活动结构制造，有防磨损和自动补偿功能，因而寿命更长。

手动插板门，耐磨插板门性能参数：

公称压力	PN
壳体试验	1.5 Mpa
密封试验	1.1 Mpa
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

手动插板门，耐磨插板门零件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

手动插板门，耐磨插板门连接尺寸(mm)：

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
